CAMARA CMOS ZWO MONOCROMO ASI676MM

La cámara ZWO ASI676MM cuenta con un sensor CMOS en color de 12,6 megapíxeles (3552 x 3552 px) con una diagonal de 10 mm y formato cuadrado. A resolución máxima, la velocidad de adquisición alcanza los 31,2 fotogramas por segundo con un rango dinámico de 12 bits. Gracias a la tecnología más avanzada de la arquitectura de sensor STARVIS 2 de Sony, la cámara ofrece características de vanguardia: ausencia total de electroluminiscencia, un amplio rango dinámico, una sensibilidad muy alta en el infrarrojo cercano y una corriente oscura y un ruido de lectura extremadamente bajos.

Características principales de la cámara ZWO ASI676MM.

Con su sensor de color de 1/1,6", la cámara ZWO ASI676MM es ideal para la observación meteorológica en cualquier condición del cielo y la detección de meteoros. También puede utilizarse para la fotografía planetaria, lunar y solar, o como cámara de autoguiado. Esto permite obtener impresionantes fotografías en color de los planetas, sin las limitaciones de la turbulencia atmosférica. Gracias a su sensibilidad a la luz baja, la ASI676MM ofrece excelentes resultados en la observación visual asistida o en la fotografía de cielo profundo mediante la técnica de "adquisición rápida en ráfaga seguida de la superposición de numerosas imágenes de cielo profundo".

El sensor IMX676 tiene píxeles cuadrados de tan solo 2 µm de lado. Debido al pequeño tamaño de los píxeles, es fundamental calcular la frecuencia de muestreo resultante en función de las condiciones de observación y la calidad de la visión. Si es necesario, deberá ajustar la distancia focal del instrumento o realizar un agrupamiento de píxeles (binning) para evitar un sobremuestreo excesivo de las imágenes.

Rendimiento del sensor

Diseñado por Sony para aplicaciones de vigilancia y seguridad, el sensor IMX676 se basa en la arquitectura STARVIS 2. Esta arquitectura incorpora potentes funciones que permiten la adquisición de imágenes brillantes y de alto contraste con un amplio rango dinámico, incluso en condiciones de iluminación extremadamente bajas. La característica más importante es el uso de una estructura optoelectrónica retroiluminada (BSI, sensor de iluminación posterior). Toda la electrónica del sensor se encuentra debajo de los fotodiodos; la distancia que la luz debe recorrer dentro del sensor se reduce, al igual que el bloqueo de fotones por elementos electrónicos no fotosensibles. La sensibilidad aumenta significativamente, incluso con muy poca luz. El sensor también demuestra ser extremadamente eficaz en el infrarrojo cercano (NIR), una banda espectral muy valorada por los astrofotógrafos planetarios por su menor sensibilidad a la turbulencia atmosférica. Esta estructura en capas permite colocar más componentes electrónicos dentro del propio sensor, como convertidores analógico-digitales (ADC), minimizando así los artefactos y el ruido.

Corriente oscura de una cámara ASI676MM en función de la temperatura. La corriente oscura se expresa en electrones por segundo por píxel.

La eficiencia cuántica y el ruido de lectura son los dos parámetros más importantes para medir el rendimiento de una cámara. Una alta eficiencia cuántica y un bajo ruido de lectura son necesarios para una mejora significativa en la relación señal-ruido.

Eficiencia cuántica relativa del sensor de la cámara en blanco y negro ASI676MM en función de la longitud de onda.

El ruido de lectura es la suma de varios componentes: ruido térmico de los fotodiodos, ruido relacionado con la electrónica del sensor y ruido de cuantificación de las etapas de conversión analógica-digital. Cuanto menor sea este ruido de lectura, mejores serán los resultados; por lo tanto, se realizan mejoras tecnológicas en cada etapa para reducirlo al máximo. En la salida, la cámara incorpora un dispositivo de alta ganancia de conversión (HCG) que reduce el ruido de lectura con alta ganancia, manteniendo el amplio rango dinámico que se obtendría con baja ganancia. Este modo HCG se activa automáticamente cuando la ganancia alcanza 180.

Capacidad de píxeles (FWC), ganancia, rango dinámico y ruido de lectura de la cámara ZWO ASI676MM.

La mecánica del ensamblaje

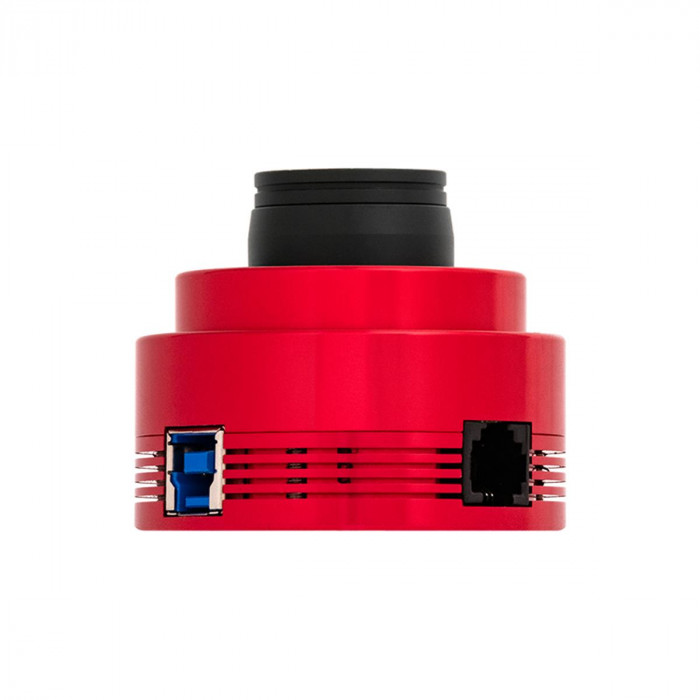

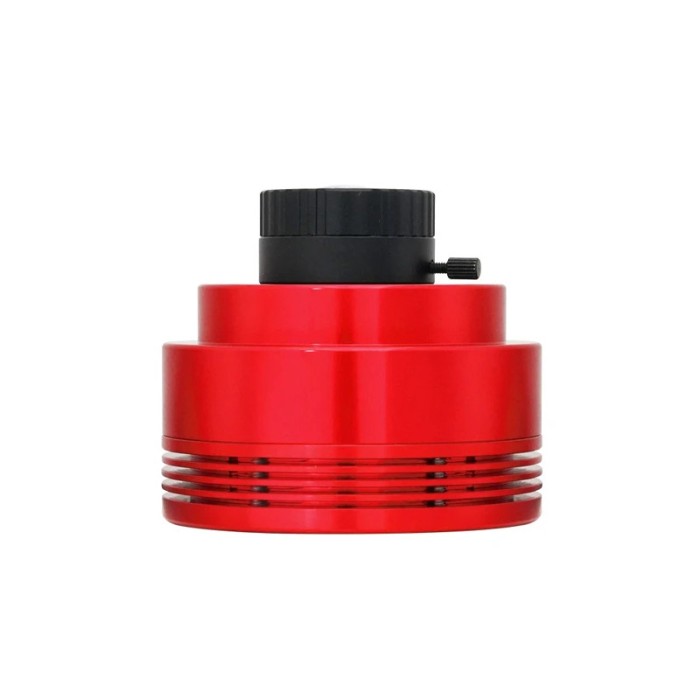

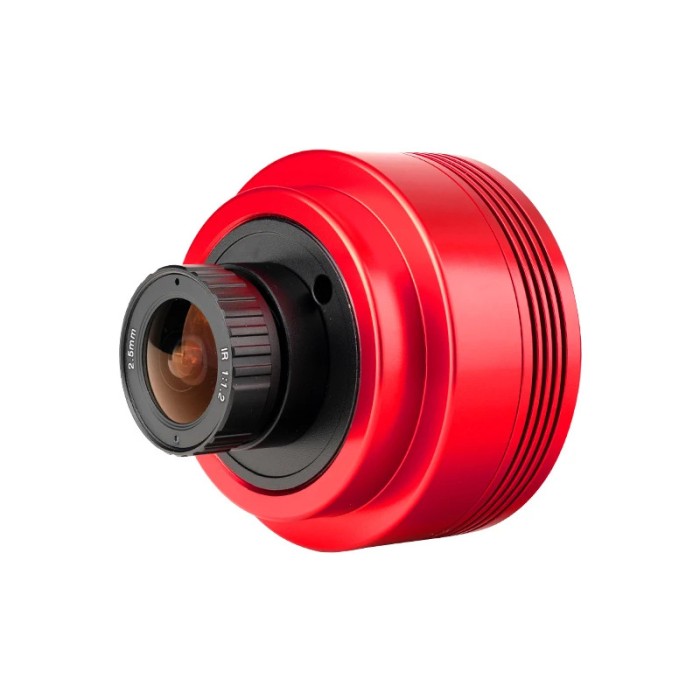

La ASI676MM cuenta con una rosca de entrada hembra M42 y una distancia focal posterior de 12,5 mm. Incluye un adaptador mecánico M42 a macho de 31,75 mm, un cable USB de 2 m y un cable de autoguiado ST4. ZWO también ofrece un objetivo de alta calidad con una distancia focal de 2,5 mm. Equipada de esta forma, la cámara también puede utilizarse como cámara de visión panorámica para la observación del cielo.

Software

Al igual que con todas las cámaras ZWO, el software de control principal y más completo es ASIStudio, que se puede descargar gratuitamente desde el sitio web de ZWO. ZWO también ofrece un SDK (Kit de Desarrollo de Software) gratuito, que permite que muchos programas de software, tanto gratuitos como de pago, sean compatibles de forma nativa con las cámaras ZWO: Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, entre otros. Le recomendamos consultar la documentación específica de estos programas para determinar su nivel de compatibilidad o visitar el sitio web de ZWO para obtener una lista completa.

ZWO también ofrece un controlador ASCOM unificado para controlar todos sus accesorios a través de la plataforma ASCOM/Alpaca. Este controlador se puede descargar gratuitamente desde el sitio web de ZWO.

Para usuarios de Linux y Mac, los controladores Indi o Indigo son gratuitos y están disponibles en los sitios web de estas plataformas. El control se realiza mediante el software KStars/Ekos (en Linux) y el software AstroImager/AstroTelescope, ofrecido por el editor CloudMakers (en Mac).

Por último, se puede acceder a las cámaras ZWO mediante controladores de vídeo como DirectShow o TWAIN. Para más información, visite el sitio web de ZWO.

Características electrónicas

Características mecánicas

Diagramas
